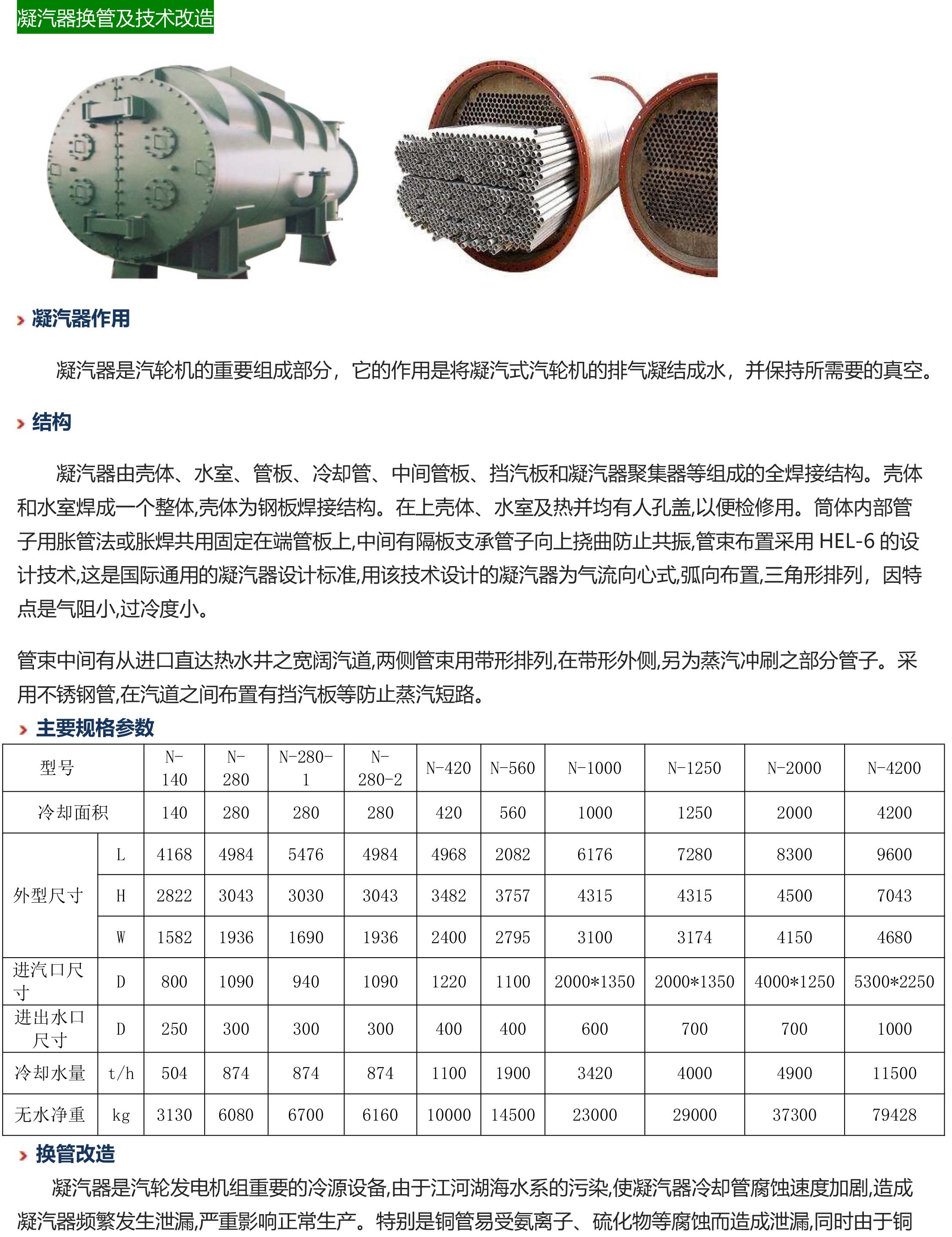

凝汽器作用
凝汽器是汽轮机的重要组成部分，它的作用是将凝汽式汽轮机的排气凝结成水，并保持所需要的真空。
结构
凝汽器由壳体、水室、管板、冷却管、中间管板、挡汽板和凝汽器聚集器等组成的全焊接结构。壳体和水室焊成一个整体,壳体为钢板焊接结构。在上壳体、水室及热并均有人孔盖,以便检修用。筒体内部管子用胀管法或胀焊共用固定在端管板上,中间有隔板支承管子向上挠曲防止共振,管束布置采用HEL-6的设计技术,这是国际通用的凝汽器设计标准,用该技术设计的凝汽器为气流向心式,弧向布置,三角形排列，因特点是气阻小,过冷度小。
管束中间有从进口直达热水井之宽阔汽道,两侧管束用带形排列,在带形外侧,另为蒸汽冲刷之部分管子。采用不锈钢管,在汽道之间布置有挡汽板等防止蒸汽短路。
